一、一體化氣象儀產品簡介

一體化氣象儀又稱一體化氣象傳感器、微氣象儀、超聲波氣象傳感器，與傳統的微型氣象儀相比，SJ-WQX5型一體化氣象儀克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。一體化氣象儀創新性地將風速、風向、溫度、濕度、大氣壓力通過一個高集成度結構結合，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將五項參數一次性輸出給用戶。

二、一體化氣象儀產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向

3、風速、風向、溫度、濕度、大氣壓力五要素一體式

4、采用先進的傳感技術，實時測量，無啟動風速

5、抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6、高集成度，無移動部件，零磨損

7、免維護，無需現場校準

8、采用ASA工程塑料室外應用常年不變色

9、產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10、可選配無線傳輸模塊，最小傳輸間隔1分鐘

11、探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題

三、一體化氣象儀技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s

2、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；

3、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；

4、空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；

5、大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6、功率:0.72W

7、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

8、生產企業具有計算機軟件注冊證書

9、生產企業為3A級信用企業

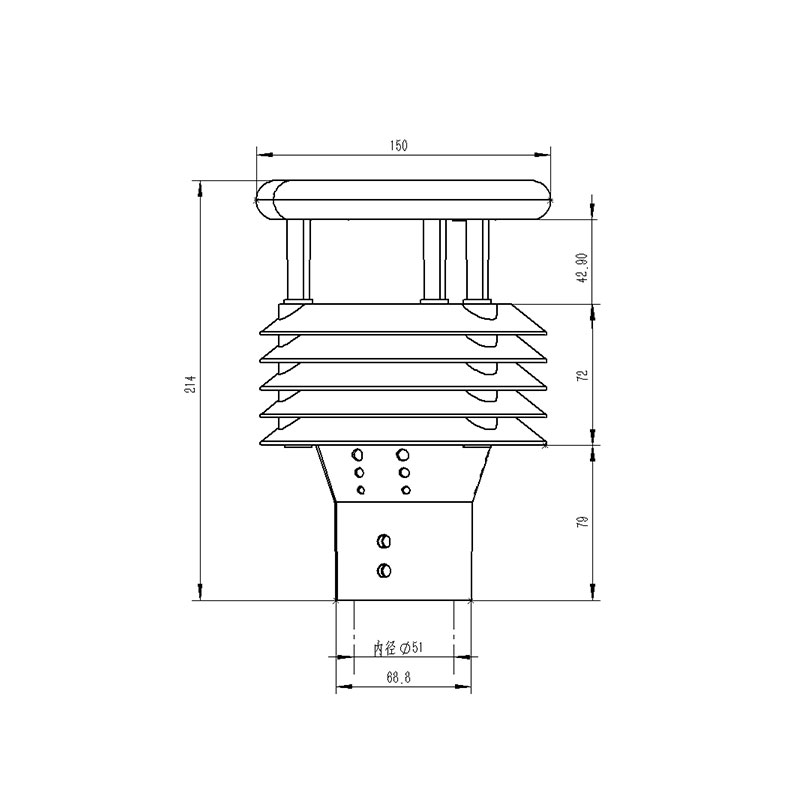

四、一體化氣象儀產品尺寸圖

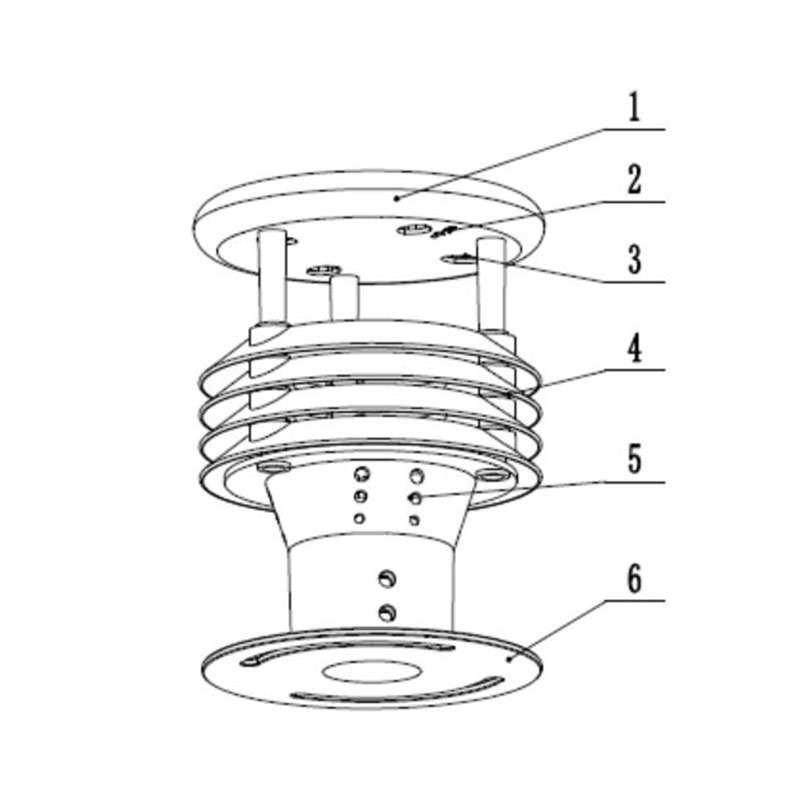

五、一體化氣象儀產品結構圖

1、控制電路

2、指北箭頭

3、超聲波探頭

4、百葉箱

5、溫度、濕度、氣壓監測位置

6、底部固定法蘭

六、一體化氣象儀產品接線定義
